Ruční 3D skenování

TrackScan-P

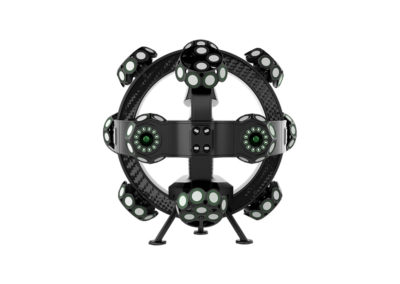

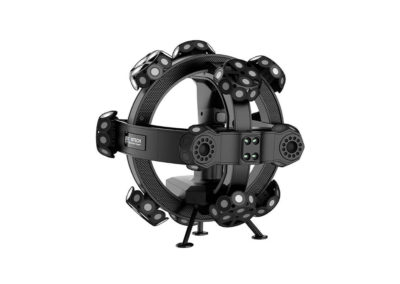

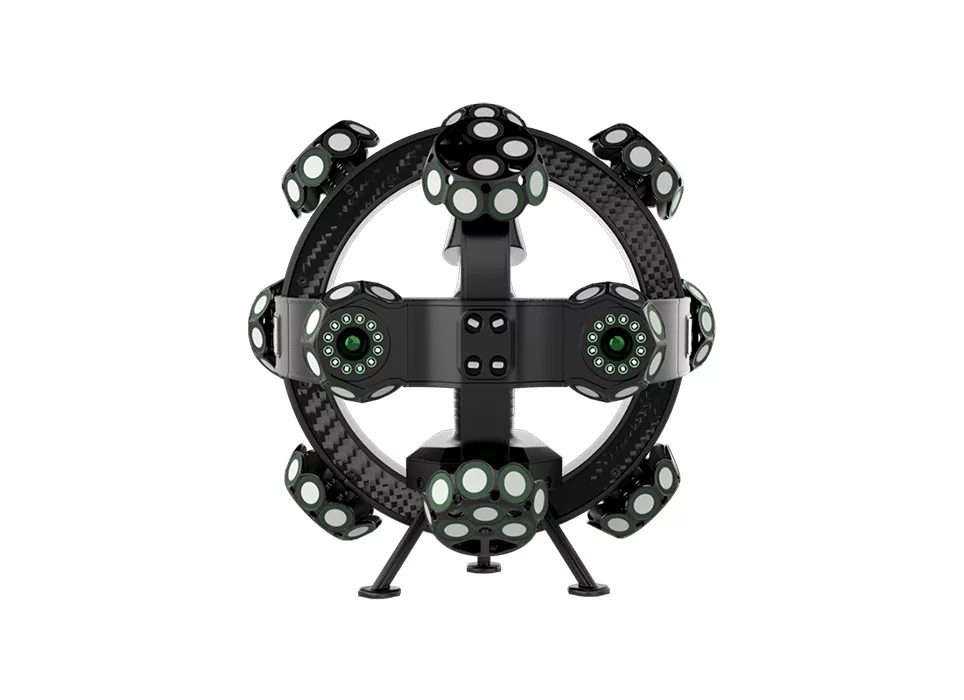

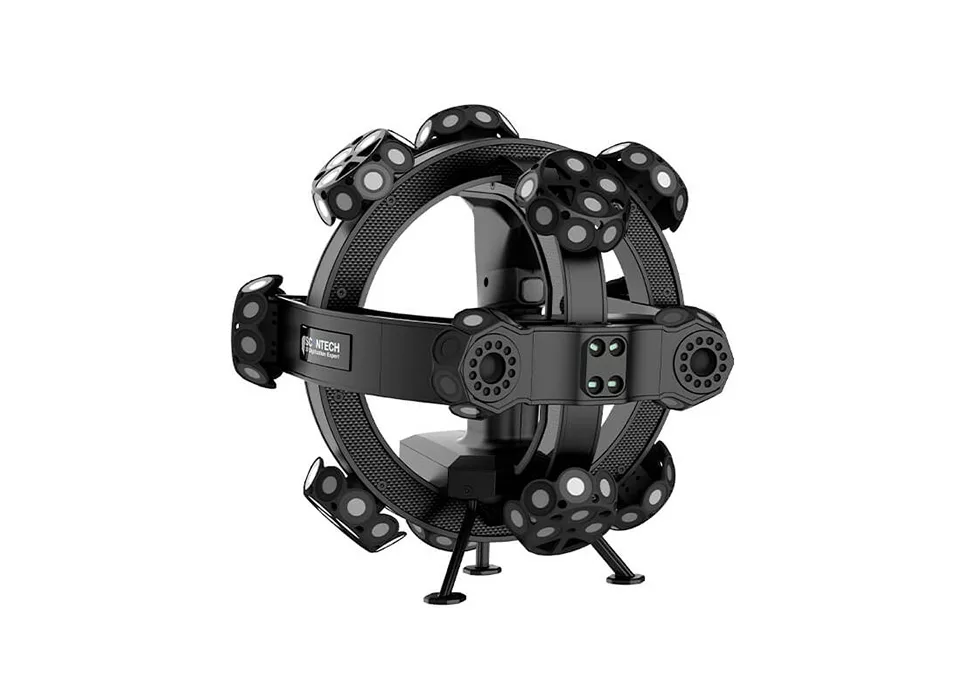

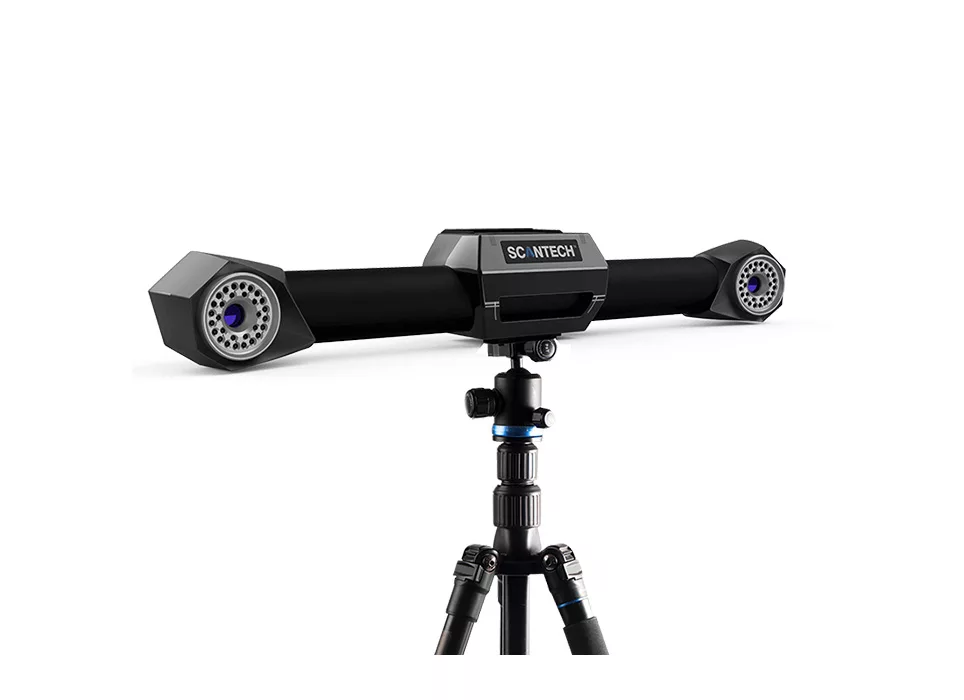

3D systém TrackScan-P využívá inteligentní technologii měření pomocí optického trasování a vysoce citlivým optickým vybavením. Provádí velmi přesné dynamické 3D měření bez pomoci markerů. Tento 3D přenosný CMM skener má široké uplatnění při kontrole kvality, vývoji výrobků, reverzním inženýrství apod.

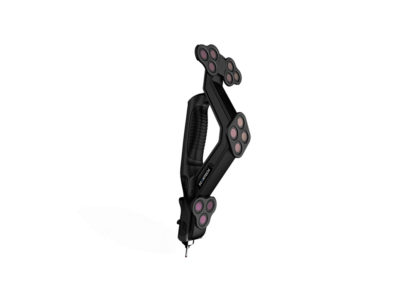

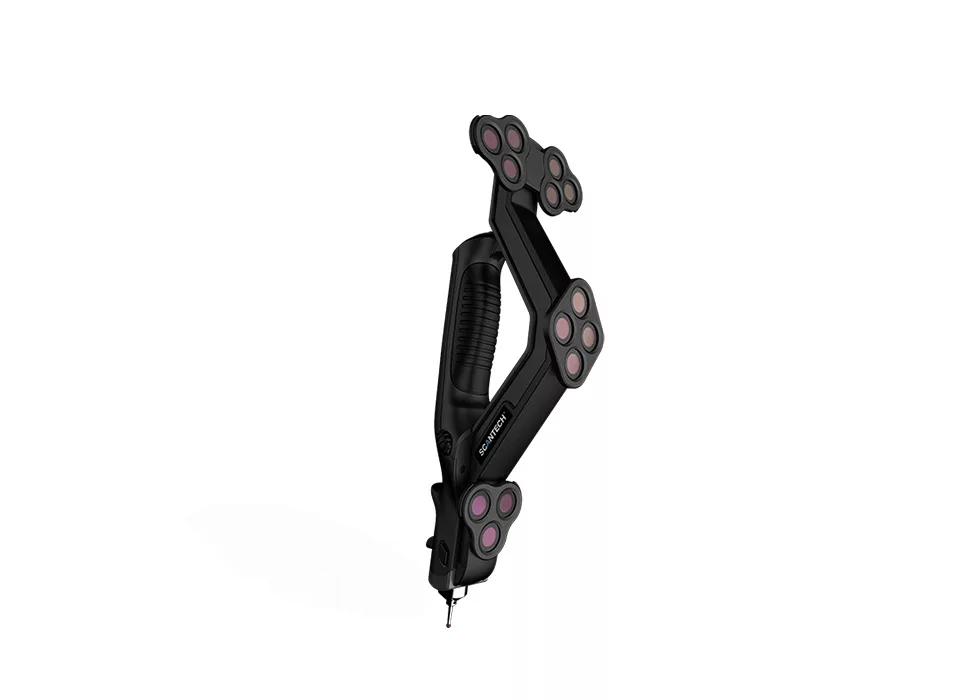

Díky jednoduchému přepínání pracovních režimů se TrackScan-P snadno vyrovnává s různými požadavky a situacemi při skenování. Tento optický 3D skener lze spárovat s bezdrátovou sondou T-Probe (přenosnou CMM měřicí jednotkou), která umožňuje provádět dotykové měření a poskytovat vysoce přesná 3D data pro mezery, otvory, drážky a složité povrchy. Optický 3D skener řady TrackScan-P lze také umístit na robotické rameno a provádět automatizovanou 3D kontrolu ve vysoké přesnosti.

Princip a výhody

Vlastnosti / Výhody

  • inteligentní skenování bez markerů

  • silná ochrana proti interferencím

  • vysoká rychlost skenování

  • vysoké rozlišení detailu

  • ergonomický a lehký

Systém TrackScan-P 3D s inteligentním optickým trasováním umožňuje okamžité skenování bez značek a terčíků. To výrazně usnadňuje a zvyšuje efektivitu práce a snižuje náklady.

Díky volnému přepínání mezi několika pracovními režimy se TrackScan hodí pro různé situace skenování s přesností až 0,025 mm a velmi rychlým měřením až 2 600 000 měření/s. Jeho 7 paralelních modrých laserových čar se dobře osvědčuje při snímání detailů. Jediná modrá laserová čára má za cíl efektivně shromažďovat 3D data hlubokých otvorů a těžko přístupných oblastí.


TrackScan-P
TrackScan-P
TrackScan-P
TrackScan-P

Technické parametry

Typ

TrackScan-P550

TrackScan-P542

Režim skenování

Ultra rychlé

21 modrých laserových křížů

17 modrých laserových křížů

Hyper jemné skenování „B“

7 modrých paralelních laserových čar

Sken hluboké díry

1 extra modrá laserová čára

Přesnost (1)

až 0,025 mm

Rychlost měření

až 2 600 000 měření/s

2 200 000 měření/s

Oblast skenování

až 500 mm × 600 mm

Laserová třída

Třída Ⅱ (bezpečné pro oči)

Rozlišení
až 0,020 mm

Objemová přesnost (2)

10,4 m³

0,060 mm (0,0024 palce)

18,0 m³

0,075 mm (0,0030 palce)

Objemová přesnost (se systémem fotogrammetrie MSCAN)

0,044 mm + 0,012 mm/m

Jednobodová opakovatelnost sledování T-Probe

0,030 mm (0,0012 palce)

Přesnost polohy otvoru

0,050 mm (0,0020 palce)

Velikost objektu (doporučeno)

100 mm – 8000 mm

Odstupová vzdálenost

300 mm

Hloubka pole

400 mm

Výstupní formáty

.stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk atd.

Rozsah provozních teplot

-10 °C–40 °C (14℉-104℉)

Provozní vlhkost (bez kondenzace)

10%-90% RH
Režim rozhraní

USB 3.0
Osvědčení

CE, UL
Patenty

CN106500627, CN106500628, CN206132003U, CN20484633U, CN20494431U, CN20497027088U, CN204963812U 204854633U, CN105068384b, CN105049664B, CN106403845b, CN214375417U, CN214379242U, CN214379241U, CN109000, CN211121096U, CN214149174U, CN114001671B, CN114001696B, CN114554025B, CN114205483B, US10309770B2, US11060853B2, KR102096806B1, EP3392831B1

(1) Akreditace podle ISO 17025: Na základě normy VDI/VDE 2634 část 3 a specifikace JJF 1951 se vyhodnocuje chybovost (velikost) sondy (PS).
(2) Akreditace podle ISO 17025: Na základě normy VDI/VDE 2634 část 3 a specifikace JJF 1951 se vyhodnocuje chybovost rozteče sond (SD).
