Ruční 3D skenování
NimbleTrack

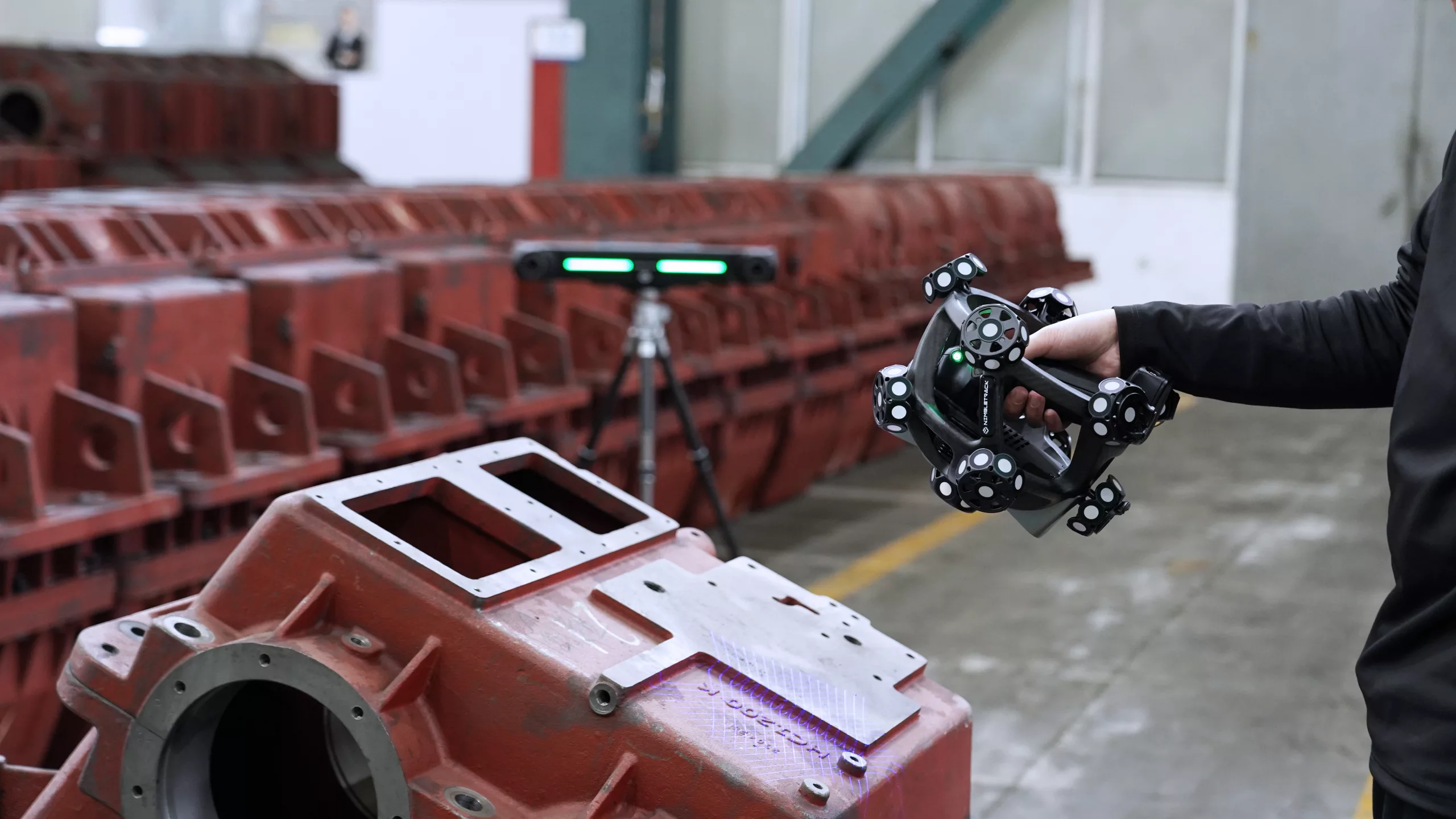

NimbleTrack představuje třetí generaci technologie 3D skenování společnosti Scantech, která se vyznačuje inteligentním a bezdrátovým 3D skenováním. Díky bezdrátovému, bezcílnému, přesnému 3D skenování a vysoké přenosnosti přináší NimbleTrack revoluci v oblasti 3D skenování.

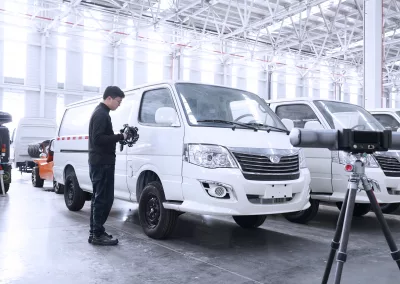

Bezdrátový 3D skenovací systém NimbleTrack je vysoce kompaktní, agilní a je navržen tak, aby redefinoval přesné 3D měření malých až středně velkých dílů. Díky výkonným vestavěným čipům a vestavěnému bateriovému napájení jsou 3D skener a optický tracker plně bezdrátové, což umožňuje skutečnou svobodu při používání.
Princip a výhody
Vlastnosti / Výhody
-
bezdrátové skenování
-
stabilní konstrukce s technologií CFFIM
-
3D skenování bez cíle
-
přesnost na průmyslové úrovni
-
malý, chytrý, výkonný

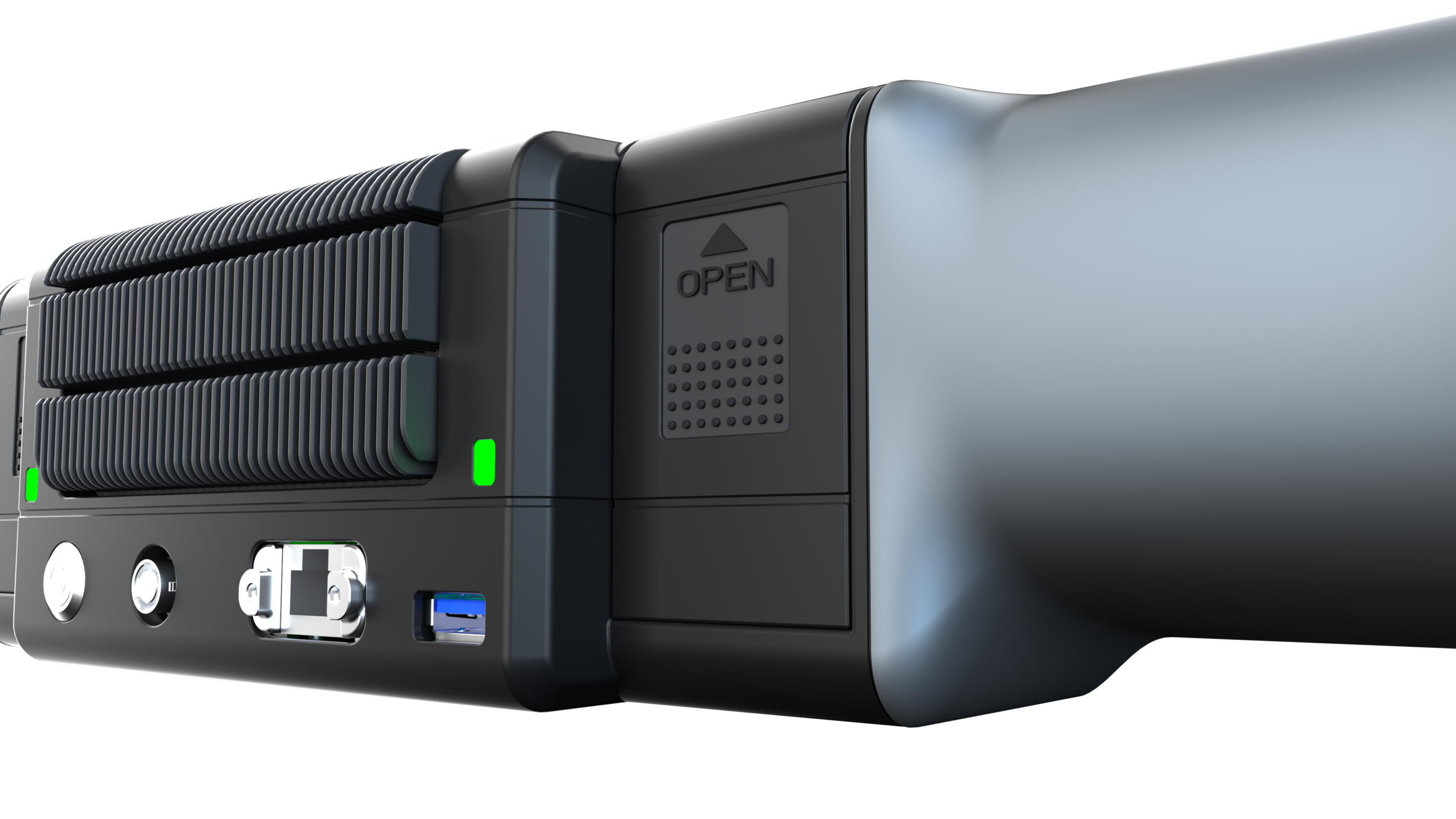

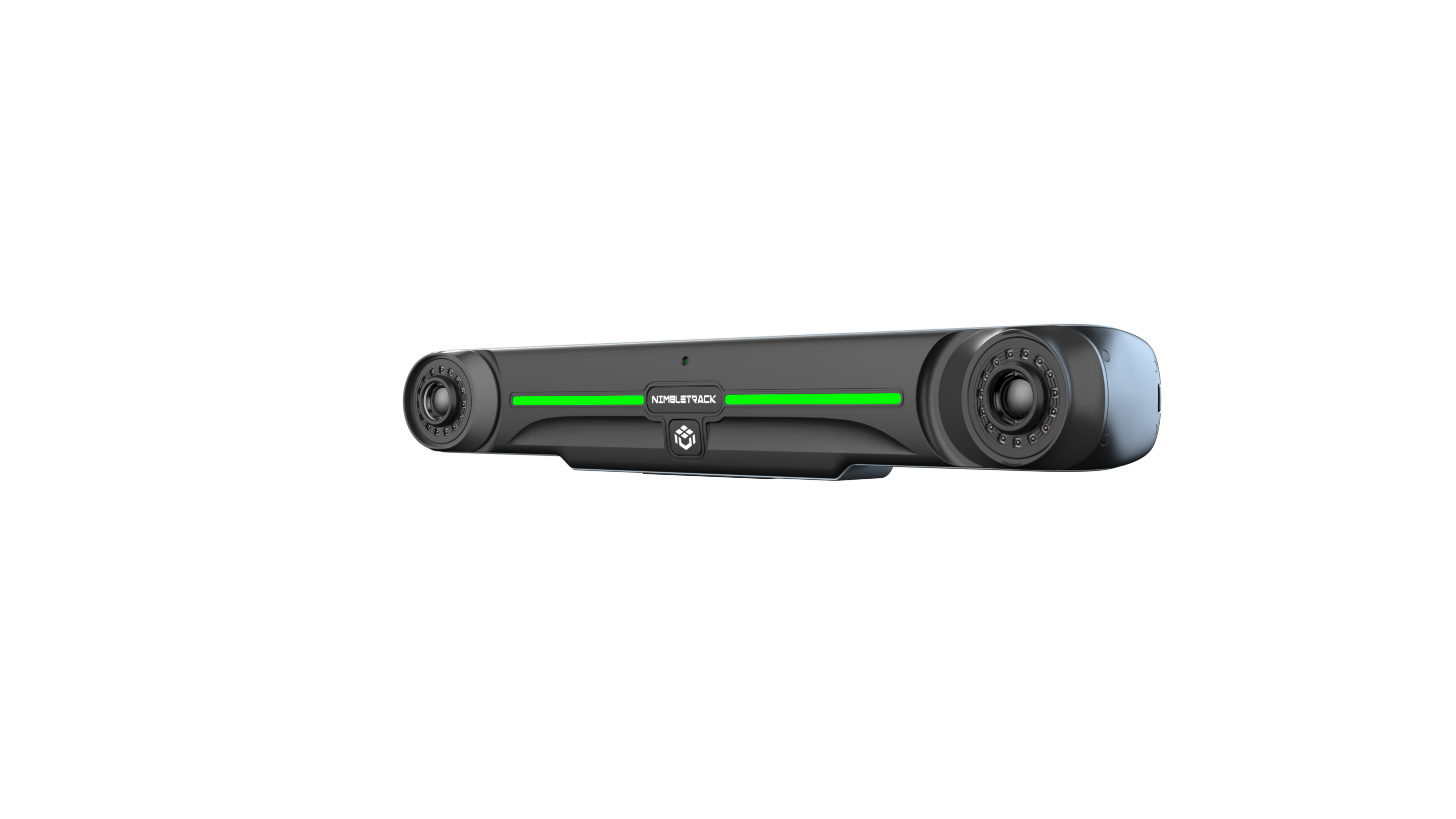

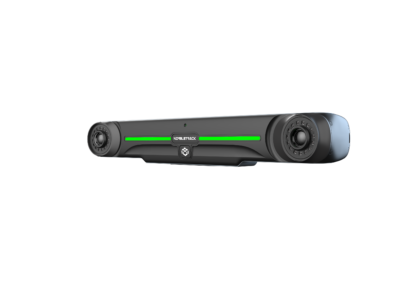

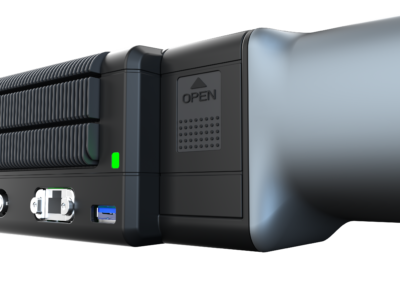

S 3D skenovacím systémem NimbleTrack je odstraněna potřeba jakýchkoli kabelů pro napájení přístroje nebo přenos dat. 3D skener má vestavěnou výkonnou baterii a optický skener je dodáván se standardními zásuvnými bateriemi, které poskytují duální cyklus napájení, což zajišťuje nepřetržitý provoz po dlouhou dobu.

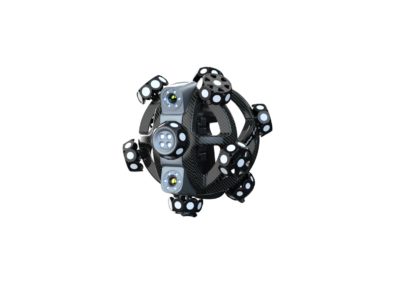

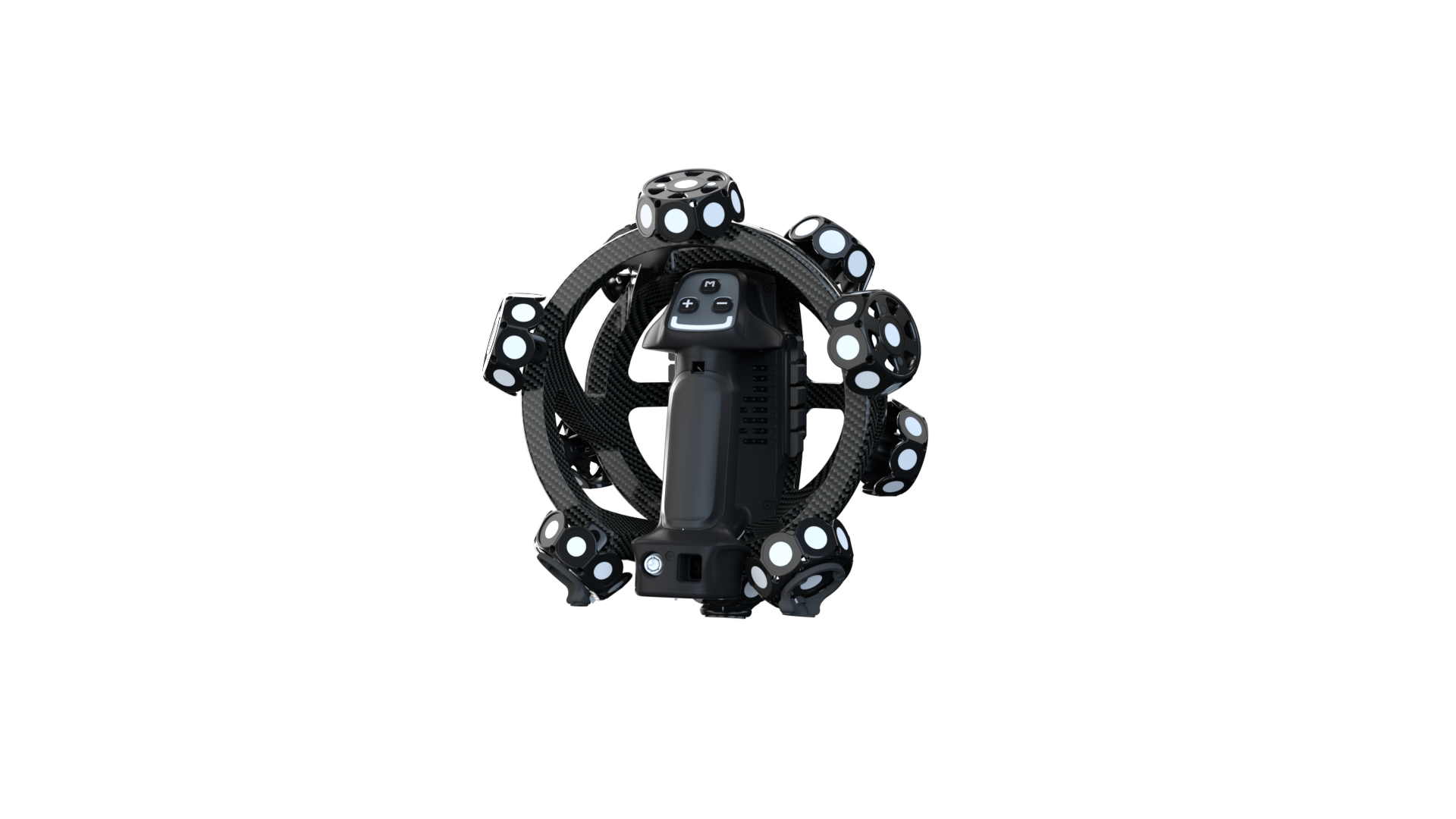

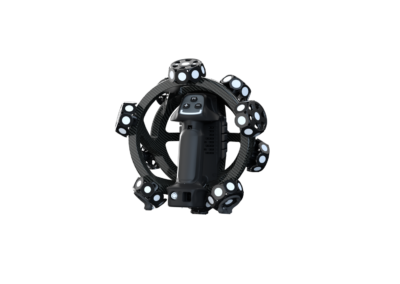

Skener NimbleTrack využívá inovativní technologii CFFIM (Carbon Fiber Frame Integrated Molding), která zajišťuje lehkou konstrukci, vysokou pevnost a překonává limity tradičních montovaných konstrukcí.
3D skener lze ovládat bezdrátově a samostatně, což je výhoda pro okamžité skenování a ovládání jednou rukou. To umožňuje vysoce přesné skenování až do 0,020 mm kdykoli na jakémkoli místě.

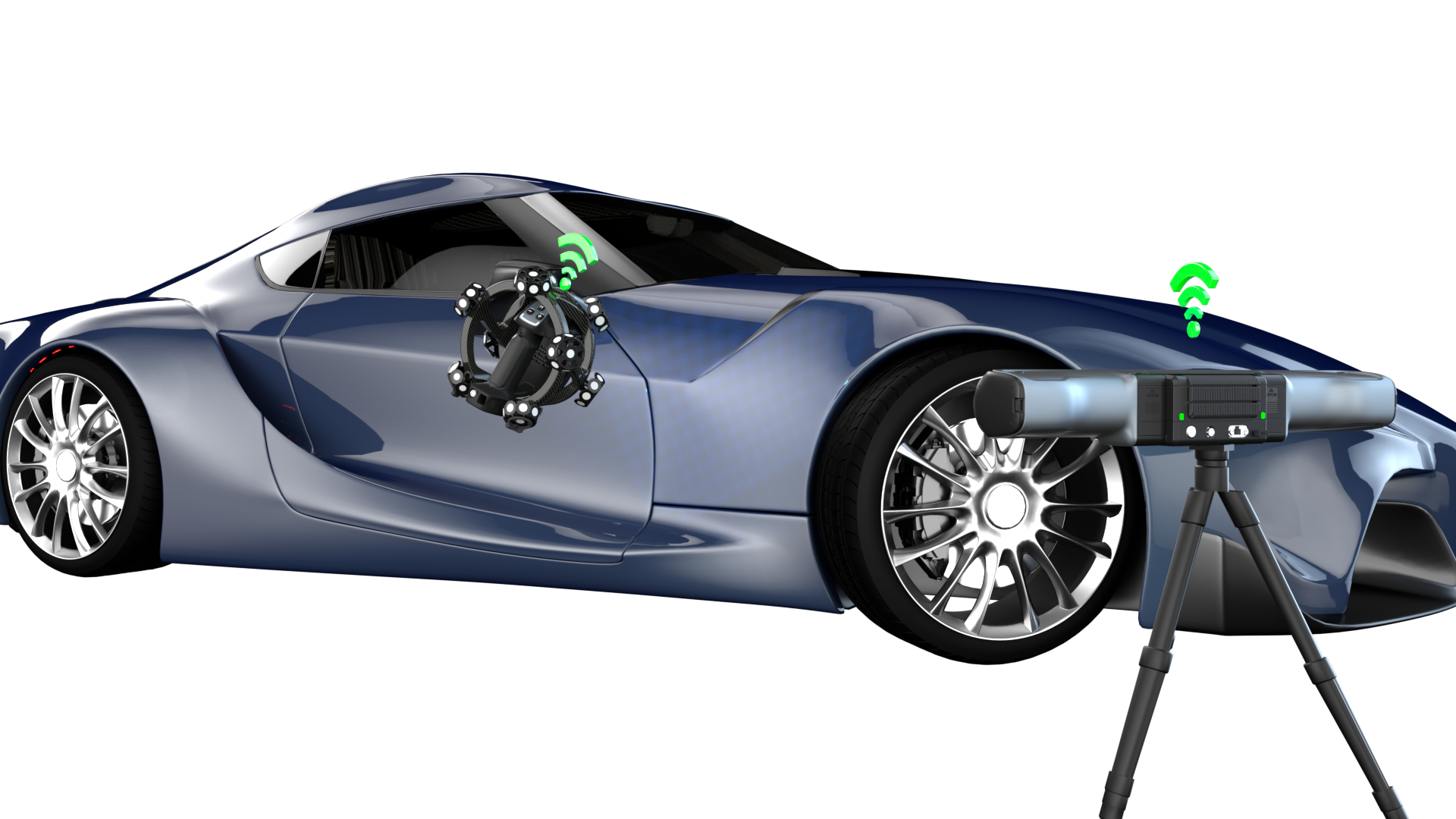

Bezdrátové 3D skenování
Technické parametry
|
Typ |
NimbleTrack-C |
|
|
Režim skenování |
Ultra rychlé skenování |
17 modrých laserových křížů |
|
Hyper jemné skenování |
7 modrých paralelních laserových čar |
|
|
Skenování hlubokých děr |
1 modrá laserová čára |
|
| Přesnost pro režim pouze se skenerem (1) |
až 0,020 mm |
|
| Přesnost pro systém (1) |
až 0,025 mm |
|
| Sledovací vzdálenost na i-Tracker |
3200 mm |
|
| Objemová přesnost (2) (sledovací vzdálenost 3,2 m) |
0,064 mm |
|
| Objemová přesnost (se systémem fotogrammetrie MSCAN) |
0,044 mm + 0,012 mm/m |
|
| Přesnost polohy otvoru |
0,050 mm |
|
| Laserová třída |
Třída II (bezpečné pro oči) |
|
| Rozlišení |
až 0,020 mm |
|
| Odstupová vzdálenost |
300 mm |
|
| Hloubka pole |
400 mm |
|
| Oblast skenování |
až 500 mm x 600 mm |
|
| Snímková frekvence skenování |
120 fps |
|
| Rychlost měření |
až 4 900 000 měření/s |
|
| Rozměr i-Scanneru |
238 mm x 203 mm x 230 mm |
|
| Hmotnost i-Scanneru |
1,3 kg (čistá hmotnost) |
|
| Rozměr i-Trackeru |
570 mm x 87 mm x 94 mm |
|
| Hmotnost i-Trackeru |
2,2 kg (čistá hmotnost) |
|
| Velikost ochranného pouzdra |
1000 mm x 425 mm x 280 mm |
|
| Výstupní formát |
.stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk atd. |
|
| Rozsah provozních teplot |
-10 °C -40 °C |
|
| Provozní vlhkost (bez kondenzace) |
10-90 % RH |
|
| Bezdrátový provozní režim |
i-Scanner, i-Tracker i-Scanner + i-Tracker, i-Tracker + i-Probe, Bezdrátové multi-tracker tacking, Edge Inspection |
|
| Bezdrátový standard |
802.11a/n/ac |
|
| Režim rozhraní |
USB 3.0, síťové rozhraní |
|
| Patenty |
CN109000582B, CN211121096U, CN210567185U, CN111678459B, CN114001696B, CN114554025B, CN114205483B,62CN70413B,62CN7041355 67136B, CN218103220U, CN218103238U, CN307756797S,CN113340234B, CN112964196B, CN115289974B, CN113188219B,3CN113188419B,3CN CN218584004U, CN115661369B, CN218734448U, CN115493512B, CN110992393B, CN116136396B, CN113432561B, CN219834226U, CN219829788U, CN116244730B, CN116206069B, US10309770B2, US10309770B2, US1109770B2, US1109770B2, US1109770B2, US1106,9085 3B32085 B1, US11493326B2 |
|
(1) Akreditace podle ISO 17025: Na základě normy VDI/VDE 2634 část 3 a specifikace JJF 1951 se vyhodnocuje chybovost (velikost) sondy (PS).
(2) Akreditace podle ISO 17025: Na základě normy VDI/VDE 2634 část 3 a specifikace JJF 1951 se vyhodnocuje chybovost rozteče sond (SD).
NimbleTrack
NimbleTrack představuje třetí generaci technologie 3D skenování společnosti Scantech, která se vyznačuje inteligentním a bezdrátovým 3D skenováním. Díky bezdrátovému, bezcílnému, přesnému 3D skenování a vysoké přenosnosti přináší NimbleTrack revoluci v oblasti 3D skenování.
Bezdrátový 3D skenovací systém NimbleTrack je vysoce kompaktní, agilní a je navržen tak, aby redefinoval přesné 3D měření malých až středně velkých dílů. Díky výkonným vestavěným čipům a vestavěnému bateriovému napájení jsou 3D skener a optický tracker plně bezdrátové, což umožňuje skutečnou svobodu při používání.
Princip a výhody
-
bezdrátové skenování
-
stabilní konstrukce s technologií CFFIM
-
3D skenování bez cíle
-
přesnost na průmyslové úrovni
-
malý, chytrý, výkonný
S 3D skenovacím systémem NimbleTrack je odstraněna potřeba jakýchkoli kabelů pro napájení přístroje nebo přenos dat. 3D skener má vestavěnou výkonnou baterii a optický skener je dodáván se standardními zásuvnými bateriemi, které poskytují duální cyklus napájení, což zajišťuje nepřetržitý provoz po dlouhou dobu.
Skener NimbleTrack využívá inovativní technologii CFFIM (Carbon Fiber Frame Integrated Molding), která zajišťuje lehkou konstrukci, vysokou pevnost a překonává limity tradičních montovaných konstrukcí.
3D skener lze ovládat bezdrátově a samostatně, což je výhoda pro okamžité skenování a ovládání jednou rukou. To umožňuje vysoce přesné skenování až do 0,020 mm kdykoli na jakémkoli místě.
Technické parametry
|
Typ |
NimbleTrack-C |
|
|
Režim skenování |
Ultra rychlé skenování |
17 modrých laserových křížů |
|
Hyper jemné skenování |
7 modrých paralelních laserových čar |
|
|
Skenování hlubokých děr |
1 modrá laserová čára |
|
|
Přesnost pro režim pouze se skenerem (1) |
až 0,020 mm |
|
|
Přesnost pro systém (1) |
až 0,025 mm |
|
|
Sledovací vzdálenost na i-Tracker |
3200 mm |
|
|
Objemová přesnost (2) |
0,064 mm |
|
|
Objemová přesnost |
0,044 mm + 0,012 mm/m |
|
|
Přesnost polohy otvoru |
0,050 mm |
|
|
Laserová třída |
Třída II (bezpečné pro oči) |
|
|
Rozlišení |
až 0,020 mm |
|
|
Odstupová vzdálenost |
300 mm |
|
|
Hloubka pole |
400 mm |
|
|
Oblast skenování |
až 500 mm x 600 mm |
|
|
Snímková frekvence skenování |
120 fps |
|
|
Rychlost měření |
až 4 900 000 měření/s |
|
|
Rozměr i-Scanneru |
238 mm x 203 mm x 230 mm |
|
|
Hmotnost i-Scanneru |
1,3 kg (čistá hmotnost) |
|
|
Rozměr i-Trackeru |
570 mm x 87 mm x 94 mm |
|
|
Hmotnost i-Trackeru |
2,2 kg (čistá hmotnost) |
|
|
Velikost ochranného pouzdra |
1000 mm x 425 mm x 280 mm |
|
|
Výstupní formát |
.stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk atd. |
|
|
Rozsah provozních teplot |
-10 °C -40 °C |
|
|
Provozní vlhkost (bez kondenzace) |
10-90 % RH |
|
|
Bezdrátový provozní režim |
i-Scanner, i-Tracker i-Scanner + i-Tracker, i-Tracker + i-Probe, Bezdrátové multi-tracker tacking, Edge Inspection |
|
|
Bezdrátový standard |
802.11a/n/ac |
|
|
Režim rozhraní |
USB 3.0, síťové rozhraní |
|
|
Patenty |
CN109000582B, CN211121096U, CN210567185U, CN111678459B, CN114001696B, CN114554025B, CN114205483B,62CN70413B,62CN7041355 67136B, CN218103220U, CN218103238U, CN307756797S,CN113340234B, CN112964196B, CN115289974B, CN113188219B,3CN113188419B,3CN CN218584004U, CN115661369B, CN218734448U, CN115493512B, CN110992393B, CN116136396B, CN113432561B, CN219834226U, CN219829788U, CN116244730B, CN116206069B, US10309770B2, US10309770B2, US1109770B2, US1109770B2, US1109770B2, US1106,9085 3B32085 B1, US11493326B2 |
|
