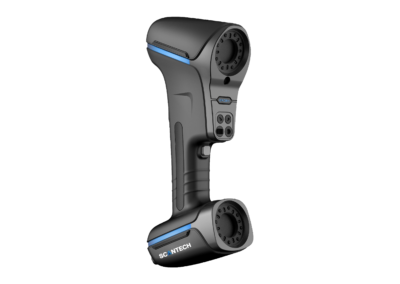

Ruční 3D skenování
AXE-B
3D modelový skener AXE-B využívá pokročilou optickou měřicí technologii pro snímání vysoce detailních 3D modelů objektů. Díky působivé maximální rychlosti skenování 2 000 000 měření za sekundu tento skener vyniká rychlým a přesným sběrem 3D dat různých objektů. Jeho schopnost zachytit přesné odchylky na geometrickém povrchu zajišťuje, že naskenované modely jsou neuvěřitelně přesné a věrné původním objektům. Díky tomu je 3D skener AXE-B neocenitelným nástrojem pro odvětví, jako je výroba, design a prototypování.
Princip a výhody
Vlastnosti / Výhody
-

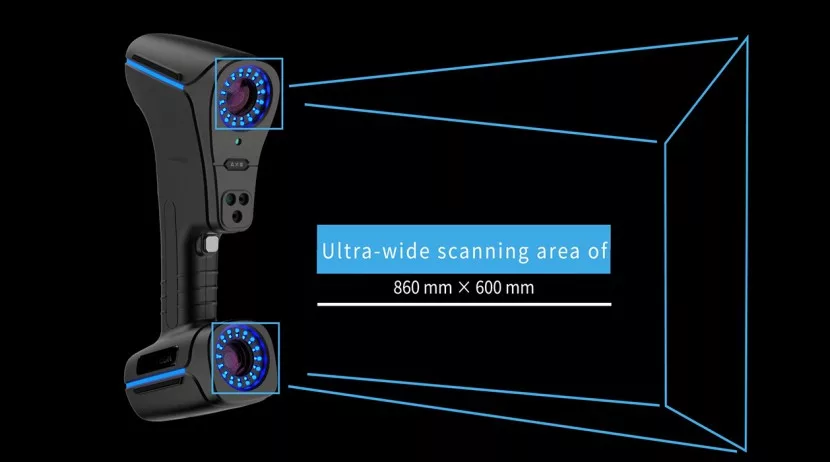

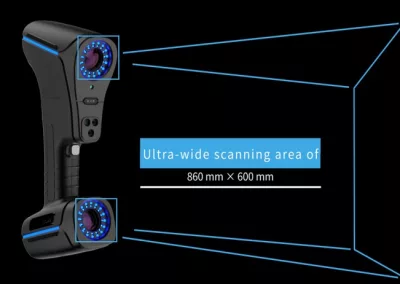

široká snímací plocha 860 mm x 600 mm
-
až 2 000 000 měření/s
-
přesnost až 0,020 mm
-
extrémně rychlá odezva
-
revoluční patent pro širokoúhlé vidění
Díky celosvětově iniciativnímu vestavěnému fotogrammetrickému systému je výstupem skeneru AXE-B mimořádně velká plocha skenování a přesnost měření na metrologické úrovni.
AXE-B nabízí flexibilní pracovní režimy přizpůsobené různým potřebám skenování: vysokorychlostní skenování pro efektivní výsledky a přesné skenování hlubokých otvorů pro složité pozice, jako jsou hluboké otvory a náročné úhly. Umožňuje přesné 360° 3D kontroly v reálném čase nezávisle na sobě, což umožňuje efektivní a přesné posuzování středně velkých až velkých obrobků.
Technické parametry
|
Typ |
AXE-B17 |
AXE-B11 |
||
|
Režim skenování |
Ultra rychlé skenování |
17 modrých laserových křížů |
11 modrých laserových křížů |
|
|
Skenování hlubokých děr |
1 extra modrá laserová čára |
|||
| Přesnost (1) |
až 0,020 mm |
|||
| Přesnost měření |
až 2 000 000 měření/s |
až 1 300 000 měření/s |
||
| Oblast skenování |
až 860 mm × 600 mm |
až 550 mm × 600 mm |
||
| Režim skenování (fotogrammetrie) |
Oblast skenování až |
3760 mm × 3150 mm |
2500 mm × 3000 mm |
|
| Hloubka pole |
2500 mm |
|||
| Laserová třída |
CLASSⅡ (bezpečné pro oči) |
|||
| Rozlišení |
až 0,025 mm |
|||
| Objemová přesnost (2) | Samostatné zařízení |
0,020 mm + 0,030 mm/m |
0,020 mm + 0,035 mm/m |
|
| Práce s 1m referenční lištou |
0,020 mm + 0,020 mm/m |
|||
| Práce s MSCAN-L15 |
0,020 mm + 0,012 mm/m
|
|||
| Odstupová vzdálenost |
300 mm |
|||
| Hloubka pole |
500 mm |
|||
| Výstupní formáty |
.stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk atd. |
|||
| Rozsah provozních teplot |
-10 °C–40 °C (14℉-104℉) |
|||
| Režim rozhraní |
USB 3.0 |
|||
| Patenty |
CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, 804902788U, 804104BCN90 CN92605050 02784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN2069057057093 KR102096806B1, KR102209255B1, US10914576B2CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U,92CN729049CN,0CN729049 03845B, CN209197685U, CN209263911U, CN206905709U, CN107202554B, US10309770B2, KR102096806B1, KR102121,9575B | |||
(1) Akreditace podle ISO 17025: Na základě normy VDI/VDE 2634 část 3 a specifikace JJF 1951 se vyhodnocuje chybovost (velikost) sondy (PS).
(2) Akreditace podle ISO 17025: Na základě normy VDI/VDE 2634 část 3 a specifikace JJF 1951 se vyhodnocuje chybovost rozteče sond (SD).
